6. 串口烧写flash说明

现有一个使用 gcc 编译好的 binary 文件(后缀名为.bin)，准备使用串口将其下载至 FPGA 上的 flash 芯片中。

6.1. 准备工具

FPGA开发板。
FPGA电源线。
FPGA下载线。
flash芯片。
串口线。
vivado。
串口软件（ECOM或SecureCRT）

6.2. 烧写步骤

flash 芯片正确放置 FPGA 开发板上。
FPGA 开发板与电脑连接下载线、串口线。
电脑上打开 Vivado 工具中的 Open Hardware Manager，打开串口软件。
FPGA 板上电，如正常下载 bit 流文件一样下载 programmer_by_uart.bit 至 FPGA 上。
串口软件，波特率选为 230400。
串口连接正常后根据提示，键盘输入 x 表示开始 xmodem 传输。
串口软件使用 xmodem 模式传输 binary 文件。
等待传输完成。

6.3. 串口软件使用

6.3.1. minicom 烧写 flash 的步骤

终端输入

minicom -s

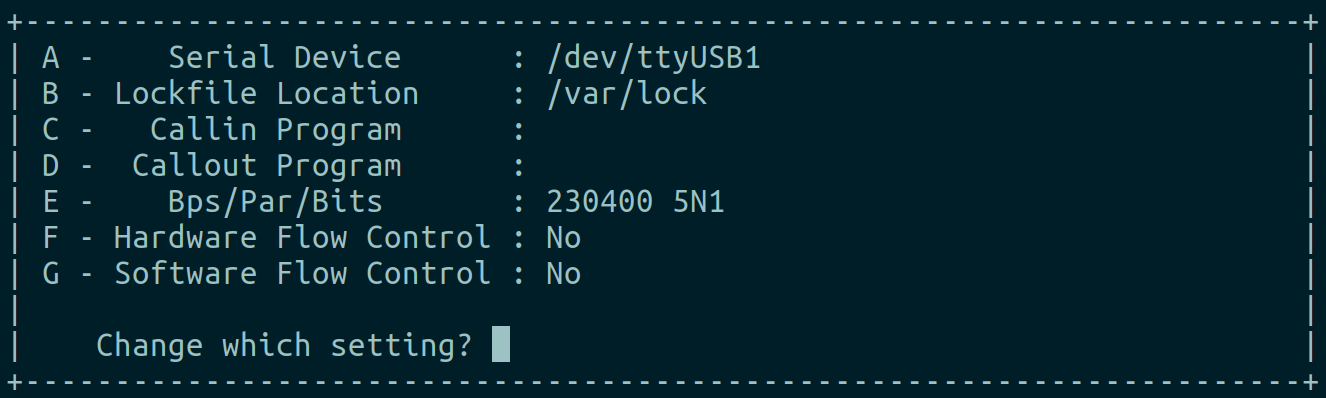

选择Serial port setup完成Serial device和Bps/Par/Bits的设置选择Filenames and paths完成Upload directory的设置于串口通讯界面，键盘输入x表示准备接受文件。

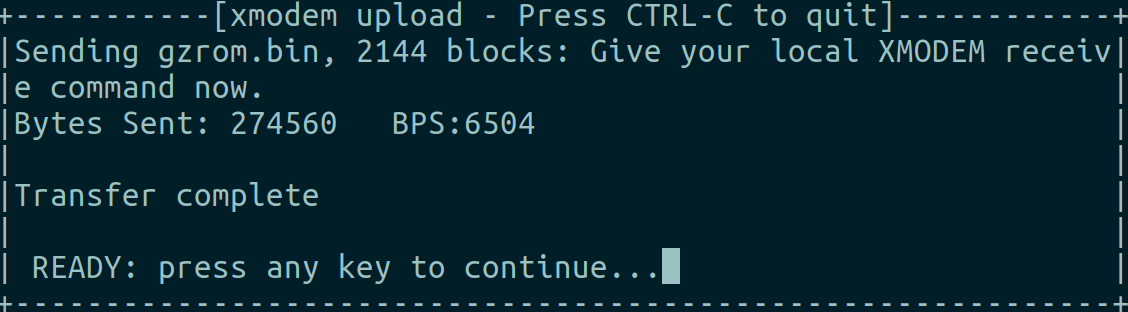

CTRL-A + s，选择xmodem，空格选择需要传输的文件，回车启动传输，出现以下界面表示传输完成。

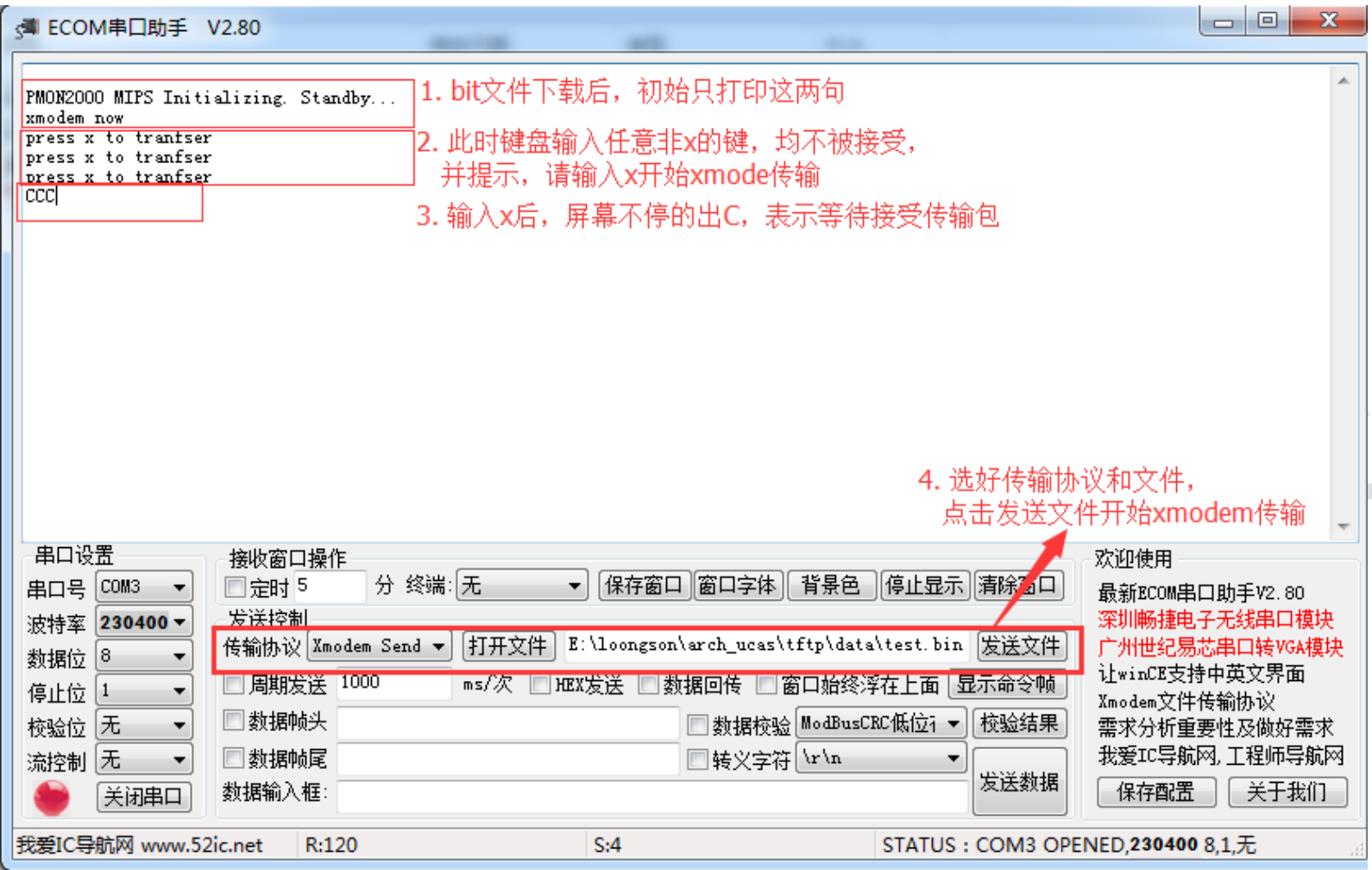

6.3.2. ECOM 软件烧写 flash 的步骤

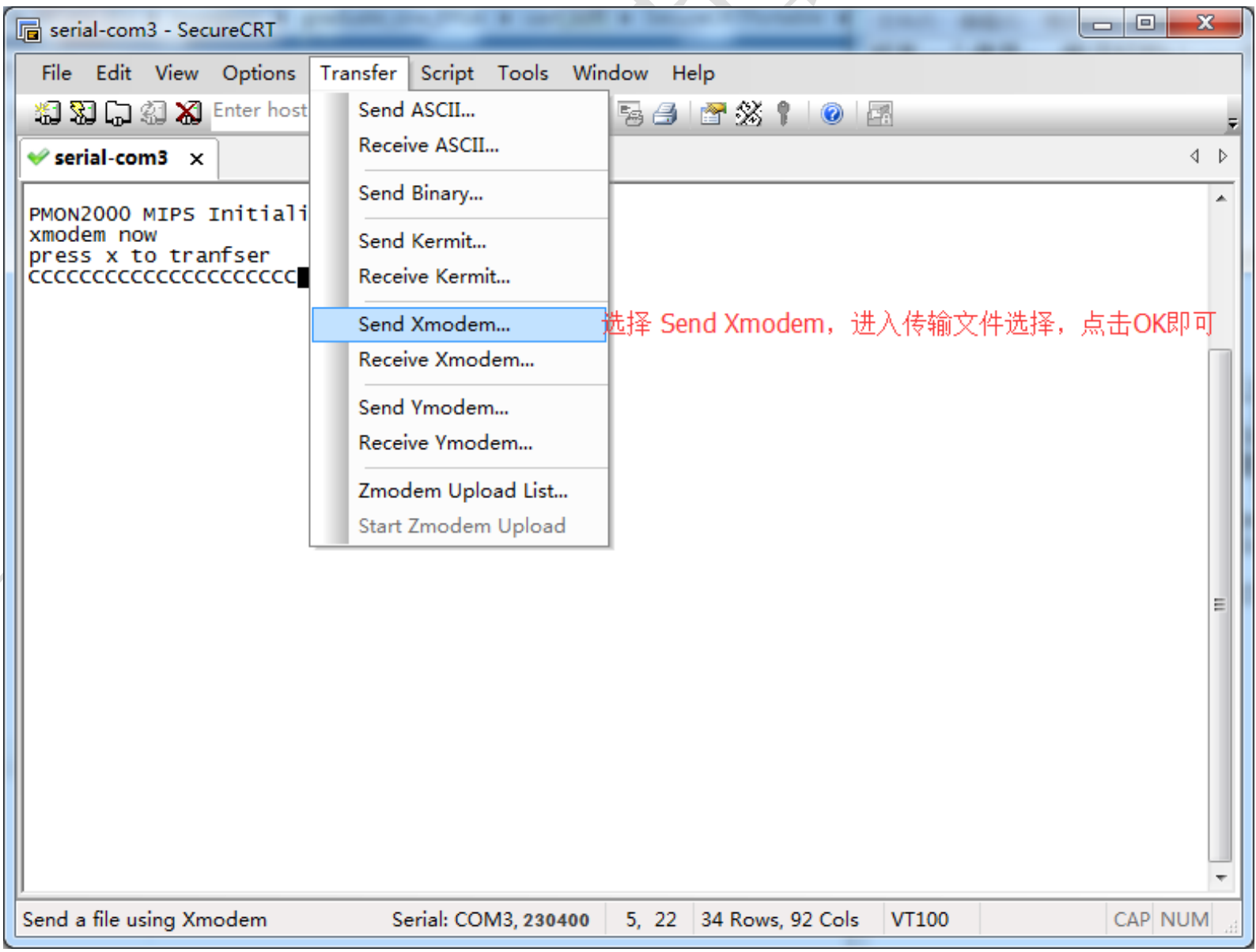

6.3.3. SecureCRT 软件烧写 flash 的步骤
